脫硝噴槍使用說明書
發布時間：2018-09-03 瀏覽：次
SLTX60-0.4高效脫硝噴槍
安裝前請仔細閱讀
河南毅昕環?？萍加邢薰?
目錄一、噴槍簡介
二、結構及特點
三、適用范圍
四、噴槍安裝
1、確定位置開孔
2、固定套筒
3、安裝噴槍
4、噴槍連接
5、主氣路連接
五、注意事項
六、常見問題及處理方法
一、噴槍簡介
SLTX60-0.4系列是應用于煙氣脫硝系統中起噴射霧化作用的噴槍，具有霧化效果好、耐腐蝕耐磨損、外形美觀、使用維護方便的特點。
二、結構及特點

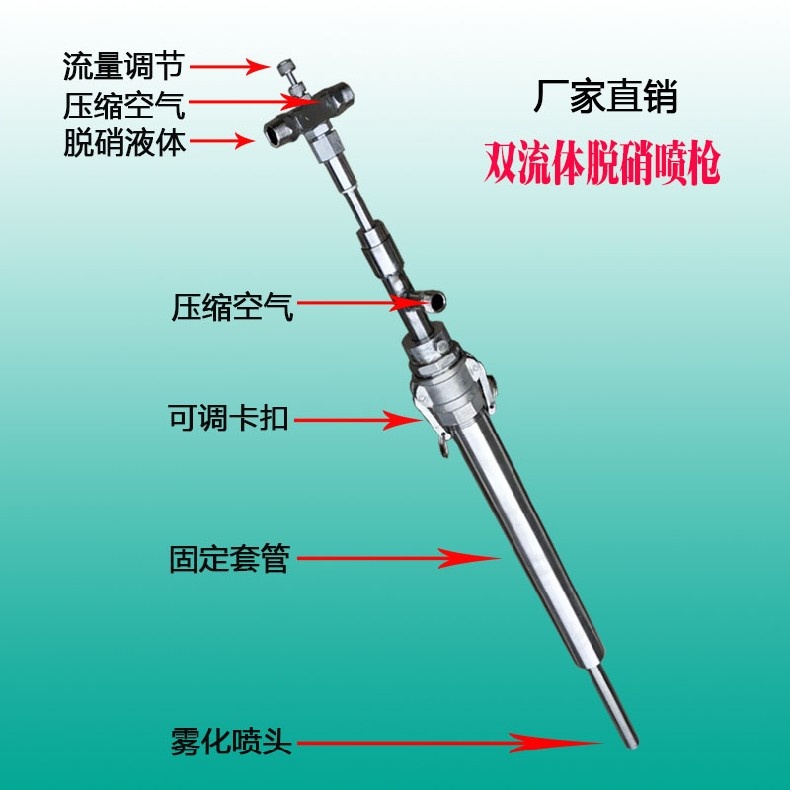

SLTX60-0.4系列噴槍結構如下圖。
2、槍體、噴嘴材質為310s；
3、槍體總長度依據現場具體情況確定；
4、噴槍有三個接口，分別為進液接口、霧化空氣接口和冷卻風接口；
5、防堵、耐磨、耐腐蝕、耐高溫。
三、適用范圍
1、噴霧形狀：扇形、錐形等（根據客戶要求）；
2、流量范圍：30--180L/H；
3、壓縮空氣：0.3-0.6MPa,液體壓力：0.3-0.5MPa；
4、環境溫度：850--1150度；
5、工作壓力：0.3MPa--0.6Mpa。
四、噴槍安裝
1、確定開孔位置
1）選好開孔點且前期準備工作完成后，進行開孔作業，外層鐵板可使用氣割割出圓孔，然后使用水鉆鉆孔；
2）開孔時保證孔徑能使套筒伸入，但孔徑不宜過大；
3）鉆孔時注意鉆入壓力不要太大，以防頂塌澆注料，并適量加水冷卻鉆頭;
4）鉆孔過程中要時常拔出鉆頭，將內部澆注料倒出，進行統一處理，直到打通。
2、固定套筒

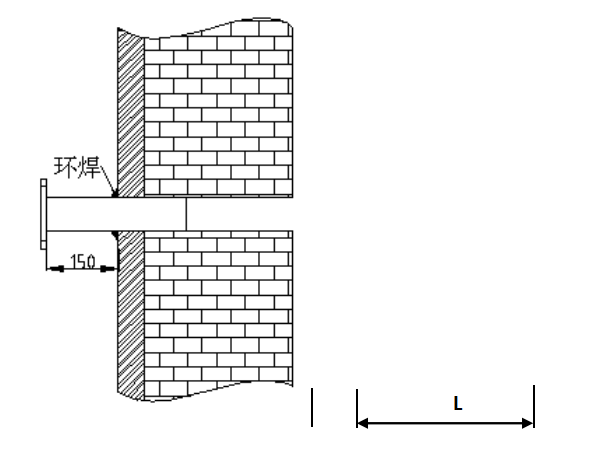

安裝套筒時應該與噴槍開孔平行，為了焊接牢固可使套筒一端伸入孔內一段距離，但切記不能使套筒邊緣超過墻壁，否則會嚴重影響噴槍和套筒的使用壽命，下圖為套筒安裝示意圖。
3、安裝噴槍
固定噴槍時將噴槍上快插和套筒上的快插連接鎖定即可，噴槍伸入套筒的長度為L(壁厚）+150mm，或者稍小于該值，伸入的長度千萬不能大于L(壁厚）+150mm，即不能超出墻壁的邊緣。
4、噴槍連接
確定好開孔位置之后，需要將液路和氣路主管道引至附近，以便于與噴槍連接。

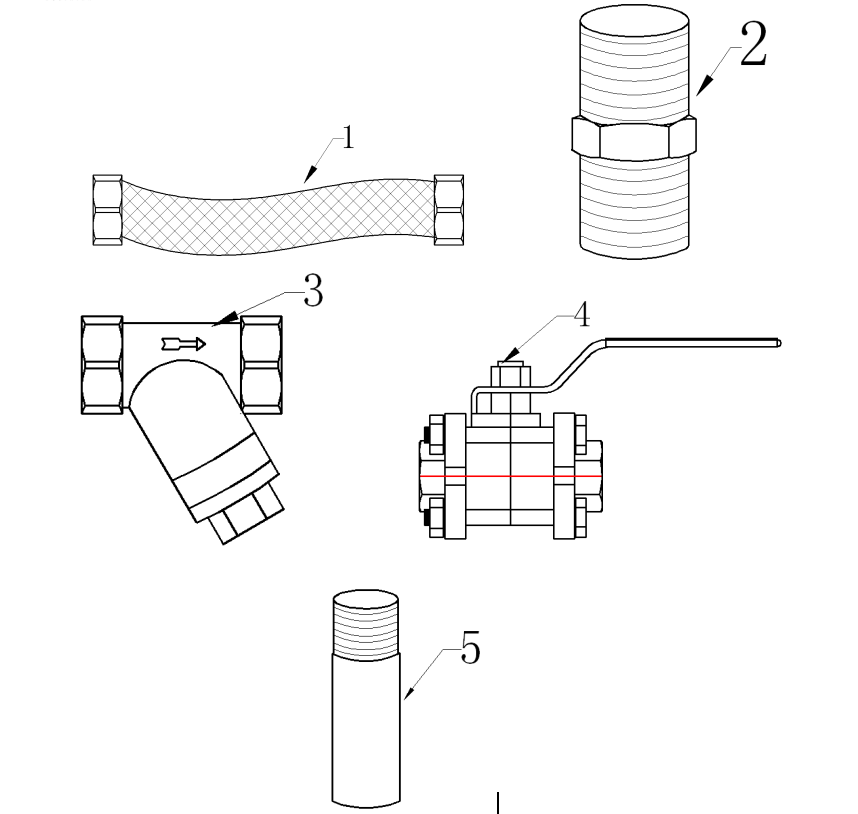

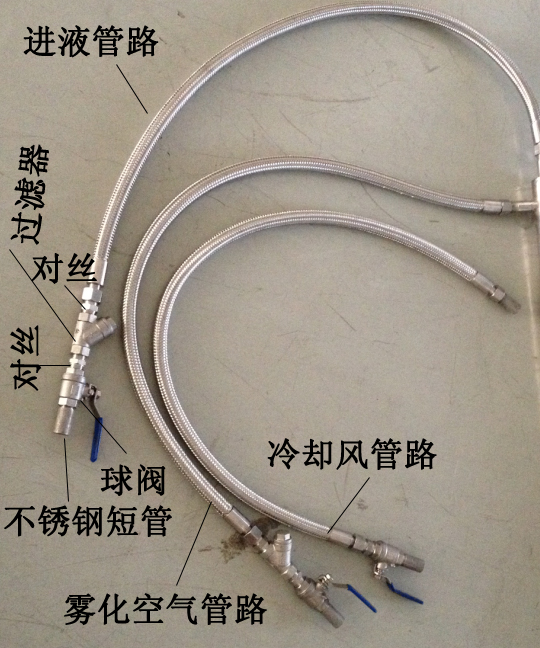

每根噴槍會配套三根高壓膠管，五個對絲（其中三個的一端是球面的），兩個過濾器，三個球閥，三個不銹鋼短管。三根高壓膠管的一端分別與噴槍上的進液接口、霧化空氣接口和冷卻風接口連接，另一端與對絲的球面端連接。進液管路和霧化空氣管路上的對絲與過濾器連接，然后用另一個對絲（該對絲無球面端）連接過濾器和球閥，球閥與不銹鋼短管螺紋端連接，不銹鋼短管的另一端焊接在水路和氣路的主管道上。冷卻風管路上的對絲直接與球閥連接，球閥和氣路主管路通過不銹鋼短管連接。
5、主氣路連接

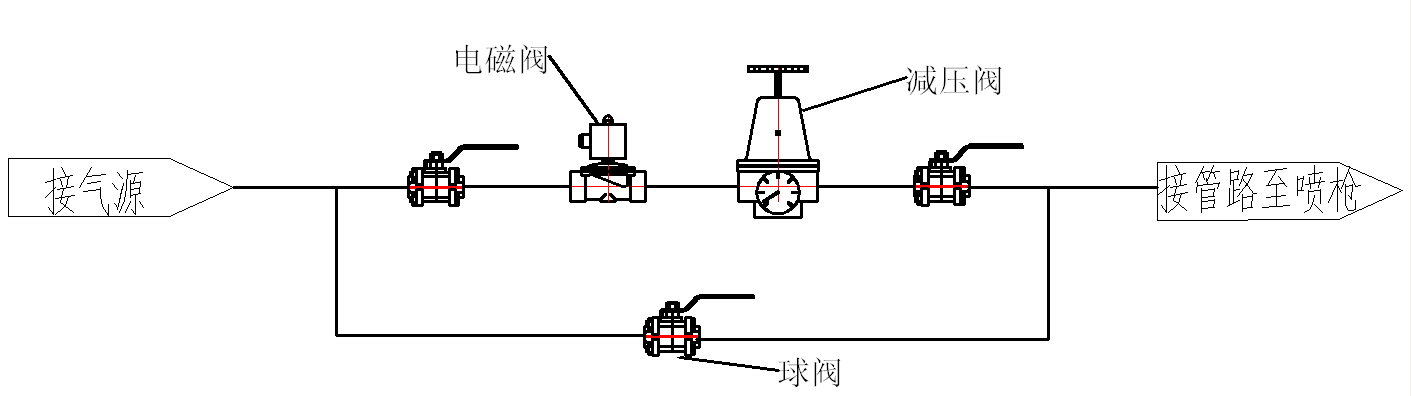

主氣路推薦連接方式如下圖所示（每一個鍋爐配一套），可以實現遠程控制電磁閥的開閉，將減壓閥出口壓力調至噴槍所需壓力（0.3-0.5MPa），旁路球閥始終保持一個小的開度，在電磁閥關閉的情況下有少量壓縮空氣通入，預防噴孔堵塞或者護管內積灰。
五、注意事項
1、焊接短管位置到噴槍相應接口的距離不大于1000mm，以保證膠管可以正常連接并有足夠的余量。
2、進氣口和進液口的位置，不能接反。冷卻風接口可以接至鍋爐一次風，此時該管路的球閥可保持全開狀態，若連接的是壓縮空氣可保持一個較小的開度（節省能源）。
3、每次啟停噴槍時，注意氣液的啟閉順序。
正確的順序應該是使用時，先把氣路電磁閥打開，然后通入液體，關閉時，先停止液體的供應，間隔1分鐘后再關閉主氣路閥門。這樣做可以有效預防在噴槍啟停時由于霧化不良而造成的滴漏現象發生，減少對設備的影響。
4、為達到好的霧化效果和能源消耗，建議該噴槍使用在工作狀態：流量范圍30-180L/h、液體壓力0.2-0.6Mpa、壓縮空氣壓力0.3-0.5Mpa。
5、定期檢查噴槍運行狀況，并對噴槍進行維護清理預防噴頭堵塞。
1、液體不霧化或霧化情況不良，檢查氣路閥門是否打開，氣路是否通暢，噴槍進氣口和進液口是否接反；
2、氣路液路通暢但是不噴霧，拆下噴頭，檢查噴頭底座是否堵塞；
3、個別噴頭霧化不均勻，檢查個別噴孔是否被雜質堵塞；
4、軟管和噴槍、軟管和對絲連接處漏水或者漏氣，檢查軟管旋轉頭是否擰到底，對絲安裝是否正確；
5、電動噴槍或是氣動噴槍不能實現自動控制，檢查電纜連接是否正確。
